五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

    【集萃網(wǎng)觀察】1前言

　　發(fā)泡印花具有立體效果，產(chǎn)品具有絨繡、植絨、貼花的風(fēng)格，給人們以新穎高雅之感。爛花印花在滌棉混紡包芯紗織物上應(yīng)用居多。它根據(jù)滌綸纖維和纖維素纖維對無機酸的耐酸性能差異，進行爛花印花，使織物上的圖案具有朦朧效果。純棉織物單獨采用爛花工藝，很難在布面上形成一種完美的花型圖案。它和發(fā)泡印花工藝配合共同印花，可構(gòu)成一種更加完整、美麗、高雅大方的圖案。該工藝在漂白或淺地色棉織物上均可印花。它的主要特征是圖案花型較小，發(fā)泡體環(huán)繞爛花部位，例如在發(fā)泡體花朵上爛出鏤空的花心或在花葉周圍發(fā)泡、中間爛花鏤空。這種將發(fā)泡和爛花融為一體的印花圖案，使發(fā)泡部分立體感和絨繡感更強，爛花鏤空部分更加透氣涼爽，是暢銷的夏令服裝面料和裝飾品。

　　2機理

　　發(fā)泡印花工藝原理是利用一種發(fā)泡劑，經(jīng)熱處理會汽化或分解產(chǎn)生大量氣體，使印花層膨脹，花紋鼓起、凸出，從而達到立體效果。發(fā)泡印花漿的組成一般包括發(fā)泡劑、成膜劑和添加劑三部分。隨所用發(fā)泡劑和成膜劑的性能不同，發(fā)泡漿的組成、印花工藝也有所不同，從而會影響發(fā)泡效果。其中以采用熱塑性高聚物包裹易汽化低沸點溶劑制成熱膨脹性微膠囊作為發(fā)泡劑居多。它的發(fā)泡倍率高、絨繡感強、發(fā)泡溫度低。

　　純棉織物爛花工藝原理是將由適量的無機酸、耐酸糊料組成的印花漿液印制到棉織物上，經(jīng)過熱處理，使帶漿部分的棉纖維炭化，再經(jīng)過水洗去除炭屑，呈鏤空形狀。

　　發(fā)泡和爛花兩種印花工藝中溫度和時間不完全相同。爛花后要求強烈水洗，以洗凈炭化物質(zhì)；而織物上的印花發(fā)泡體能否經(jīng)受強烈水洗需經(jīng)試驗與實踐。本文篩選出兩種工藝都適合的溫度和時間。

　　3試驗部分

　　3.1發(fā)泡時間試驗

　　工藝流程

　　織物-印花-烘干-焙烘（125度）-留樣

　　處方%

　　BF-200發(fā)泡漿：90

　　邦A(yù)漿：5

　　尿素：5

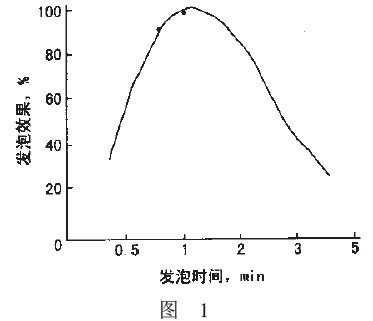

　　圖1表明，溫度125度時，發(fā)泡時間在50s-1.5min效果較好。時間不宜過長，超過2min 以上發(fā)泡效果越來越差。

　　3.2發(fā)泡溫度試驗

　　工藝流程

　　織物-印花-烘干-焙烘（80-150d度）處方- 同前3.1，焙烘時間為1min。

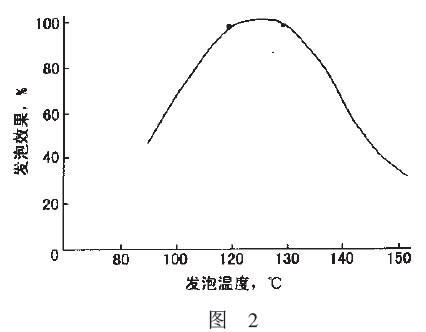

　　圖2表明，焙烘溫度80-100度時，發(fā)泡效果差；焙烘溫度120-130時，發(fā)泡效果較好；當(dāng)溫度超過 130時，溫度越高發(fā)泡效果越差；溫度在150時，基本無發(fā)泡效果。
