【集萃網(wǎng)觀察】1、前言
中國(guó)是世界最大紡織印染基地，2006年全國(guó)印染布產(chǎn)量約440億米，規(guī)模以上印染企業(yè)達(dá)1948家，產(chǎn)品遍布全球。其中印花產(chǎn)品約占45%左右，年消耗各種規(guī)格印花鎳網(wǎng)約500-600萬(wàn)只，鎳金屬消耗約一萬(wàn)噸左右，隨著國(guó)際貿(mào)易小批量，多品種、快交貨的發(fā)展趨勢(shì)，廢棄的印花鎳網(wǎng)將急劇增加，造成巨大的鎳資源消耗。由于國(guó)際鎳價(jià)不斷飆升以及印染環(huán)保要求的不斷提高，使得印花加工的綜合成本迅速上升，直接影響著印花紡織品市場(chǎng)競(jìng)爭(zhēng)力。印花鎳網(wǎng)循環(huán)利用勢(shì)在必行！
東方美捷分子材料技術(shù)有限公司緊緊圍繞傳統(tǒng)印染產(chǎn)業(yè)開(kāi)展高新技術(shù)應(yīng)用研究，經(jīng)過(guò)五年的探索研究，成功研制出“印花鎳網(wǎng)高溫固化膜剝離劑Defilm R”及專用脫膜清洗設(shè)備MR10-50，成功實(shí)現(xiàn)印花鎳網(wǎng)循環(huán)利用�；厥真嚲W(wǎng)各項(xiàng)指標(biāo)均滿足印花生產(chǎn)工藝要求，綜合成本僅為新網(wǎng)坯價(jià)格的10%左右，具有明顯競(jìng)爭(zhēng)優(yōu)勢(shì)！
本項(xiàng)目榮獲2005年度科技部創(chuàng)新基金立項(xiàng)，立項(xiàng)代碼：05C26223400852
本項(xiàng)目已有兩項(xiàng)發(fā)明專利申報(bào)。
印花鎳網(wǎng)高溫固化膜剝離劑、配制方法及其應(yīng)用；申請(qǐng)?zhí)枺?00510039051.6
印花鎳網(wǎng)脫膜裝置；申請(qǐng)?zhí)枺?00720085006.9
本項(xiàng)目2007年7月通過(guò)安徽省科技廳專家鑒定，皖科鑒字[2007]第236號(hào)
2、圓網(wǎng)高溫固化膜剝離技術(shù)發(fā)展現(xiàn)狀

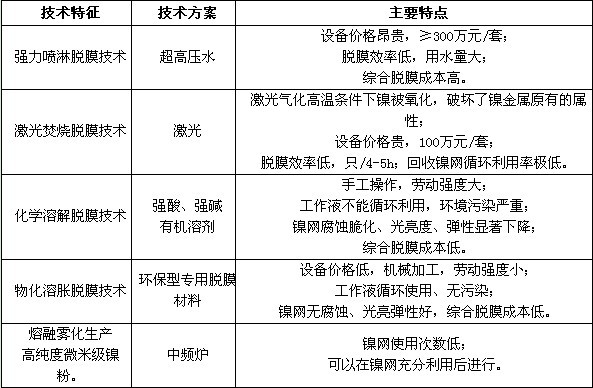

綜合國(guó)內(nèi)外研究和市場(chǎng)需求分析，印花鎳網(wǎng)高溫固化膜剝離技術(shù)正向脫膜環(huán)保、低成本、高效率、高回收率、脫膜清洗設(shè)備配套、使用維護(hù)方便的方向發(fā)展。
據(jù)查新報(bào)告，采用“物化溶脹脫膜技術(shù)”的圓網(wǎng)高溫固化膜剝離技術(shù)正符合“資源化、減量化、無(wú)害化、低成本、高效率、高效益”危險(xiǎn)固體廢棄物循環(huán)利用發(fā)展方向，合肥市東方美捷分子材料技術(shù)有限公司通過(guò)五年系統(tǒng)攻關(guān)研究，實(shí)現(xiàn)產(chǎn)業(yè)化。
3、圓網(wǎng)高溫固化膜剝離技術(shù)研究基本思路

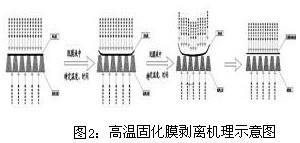

（1）圓網(wǎng)高溫固化膜剝離機(jī)理
感光樹(shù)脂在一定量的紫外光照射下，經(jīng)過(guò)高溫與固化劑的作用，在鎳網(wǎng)表面縮合交聯(lián)成致密網(wǎng)狀結(jié)構(gòu)的固化膜。鎳網(wǎng)表面的固化膜有非常緊密的物理結(jié)構(gòu)。鎳網(wǎng)表面的固化膜與鎳金屬之間沒(méi)有進(jìn)行化學(xué)反應(yīng)，也沒(méi)有化學(xué)鍵形成；鎳網(wǎng)與固化膜之間有著特別強(qiáng)的物理附著力。經(jīng)試驗(yàn)，這層固化膜彈性好、機(jī)械強(qiáng)度高、耐化學(xué)穩(wěn)定性好，耐溫、耐腐蝕、耐磨，剝離強(qiáng)度極高。利用酸、堿、鹽、氧化劑、還原劑、有機(jī)溶劑等單一組分均不能達(dá)到徹底干凈并對(duì)鎳網(wǎng)無(wú)損傷的脫膜要求，更不能實(shí)現(xiàn)再利用的根本目的。
依據(jù)高分子化學(xué)與物理理論，玻璃化溫度Tg是熱塑性高聚物的基本特征參數(shù)。溫度升高，大分子鏈段活動(dòng)性加劇，超過(guò)Tg后，固化膜的自由容積迅速增大。
依據(jù)聚合物增塑作用理論：增塑劑吸附在聚合物表面，迅速地?cái)U(kuò)散到聚合物內(nèi)部，由于它對(duì)高聚物的高親合力，能滲透到結(jié)構(gòu)單元內(nèi)，大大降低聚合物Tg。當(dāng)感光材料的內(nèi)聚能密度即溶解度參數(shù)δ與脫膜劑所含成分具有相同或近似時(shí)，隨著環(huán)境熱能漲落，結(jié)果在其吸附的膜表面鄰近處產(chǎn)生了足夠大的微孔穴。在脫膜劑溶液浸泡條件下，脫膜劑分子擴(kuò)散急劇地以跳躍式增長(zhǎng)。
鎳網(wǎng)表面形成的感光固化膜具有發(fā)達(dá)的亞微孔體系，吸附過(guò)程首先從固化膜內(nèi)外表面大量亞微孔、缺陷處進(jìn)行。脫膜劑通過(guò)分子熱運(yùn)動(dòng)形成的定向吸附，很快將鎳網(wǎng)表面與固化膜之間的物理吸附轉(zhuǎn)化為脫膜劑分子與固化膜之間的化學(xué)吸附。這兩種性質(zhì)完全不同的吸附過(guò)程其能量差異巨大。
當(dāng)鎳網(wǎng)浸泡在特定溫度的脫膜工作浴中，這種功能性化合物通過(guò)分子熱運(yùn)動(dòng)迅速潤(rùn)濕鎳網(wǎng)表面并在鎳網(wǎng)固化膜表面擴(kuò)散滲透，在固化膜的內(nèi)外表面相應(yīng)微孔或缺陷處形成有規(guī)則的定向吸附排列層，分子間的各種力共同對(duì)固化膜表面發(fā)揮與粘附力相反的牽引拉伸作用，感光固化膜迅速溶脹并快速剝離其粘接表面。
（2）脫膜清洗設(shè)備設(shè)計(jì)思路
（1）通過(guò)特定工藝浸泡溶脹，實(shí)現(xiàn)悶頭與鎳網(wǎng)分離；（創(chuàng)造悶頭膠剝離劑、悶頭鎳網(wǎng)分離裝置）
（2）通過(guò)高溫固化膜剝離劑浸泡溶脹，實(shí)現(xiàn)鎳網(wǎng)感光膠固化膜剝離（高溫固化膜剝離劑、專用脫膜設(shè)備）
（3）優(yōu)化設(shè)計(jì)，實(shí)現(xiàn)保溫、節(jié)能、工作液配置與消耗最小化，方便操作、效率高；
（4）要求悶頭膠剝離劑、印花鎳網(wǎng)高溫固化膜剝離劑工作液低揮發(fā)、環(huán)保安全、可循環(huán)使用；
（5）要求悶頭膠剝離劑、印花鎳網(wǎng)高溫固化膜剝離劑緩蝕性能好，無(wú)污染、成本低。
4、圓網(wǎng)高溫固化膜剝離技術(shù)相關(guān)實(shí)驗(yàn)
（1）鎳網(wǎng)的機(jī)械性能分析
電鍍成形的無(wú)接縫鎳制圓網(wǎng)初始硬度為HB=150左右。外網(wǎng)表面涂上感光膜并經(jīng)加熱固化處理的同時(shí)，將鎳網(wǎng)自身的綜合機(jī)械性能也提高到較高的水平，其硬度HB=200-220，抗拉強(qiáng)度sb≥760MPa ，屈服強(qiáng)度ss0.2≥710MPa，彈性模量拉伸時(shí)E=207GPa 。
（2）鎳網(wǎng)電化學(xué)與耐腐蝕性
鎳耐腐蝕性優(yōu)越，耐熱濃堿液腐蝕、耐中性和微酸性溶液（包括一些稀的非氧化性酸、有機(jī)酸）及有機(jī)溶劑等的腐蝕，但不耐氧化性酸和含有氧化劑的溶液的腐蝕。對(duì)水、海水耐蝕性良好，高溫含硫氣體能使它腐蝕并脆化。當(dāng)鎳網(wǎng)浸漬于脫膜工作浴中，構(gòu)成多組腐蝕電池，如：脫膜設(shè)備內(nèi)壁不銹鋼、悶頭鋁材、鎳網(wǎng)之間。相關(guān)標(biāo)準(zhǔn)電極電位：
Ni2++2e= Ni E=－0.23V、
Fe3++e= Fe2+ E=0.77V
Al3++3e=A E=－1.706V
（3）介質(zhì)對(duì)鎳網(wǎng)腐蝕性變化
從上表中可以看出除了H2SO4、HCL、 DMF溶劑、過(guò)硫酸胺、SnCL2外其他介質(zhì)對(duì)鎳網(wǎng)基本無(wú)腐蝕性。
（4）悶頭耐腐蝕性
鎳網(wǎng)悶頭主要是金屬鋁制成，在不同試劑中隨pH的變化其腐蝕速度不同，從表中可以看到Na2CO3、NaOH及HF對(duì)悶頭腐蝕性較大。

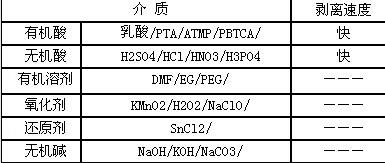

（5）介質(zhì)對(duì)固化膜剝離速度影響
在相同溫度條件下,有機(jī)酸和無(wú)機(jī)酸對(duì)鎳網(wǎng)固化膜剝離速度影響較大。具有提高固化膜剝離速度的表現(xiàn)。
（6）鎳網(wǎng)目數(shù)對(duì)剝離速度影響。

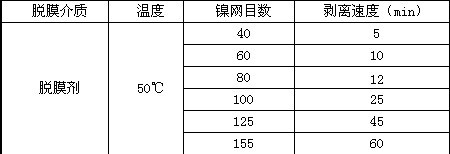

鎳網(wǎng)目數(shù)對(duì)剝離速度影響
在相同感光膠、溫度條件下，鎳網(wǎng)固化膜剝離速度隨鎳網(wǎng)目數(shù)增大而降低。
（7）溫度對(duì)剝離速度影響。
溫度對(duì)剝離速度影響
使用同種感光膠且相同目數(shù)的印花鎳網(wǎng)以脫膜劑浸泡之，其固化膜剝離速度隨溫度升高而加快。
（8）不同感光膠對(duì)固化膜剝離速度影響

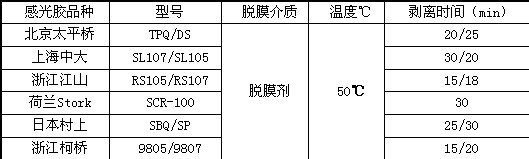

感光膠對(duì)剝離速度影響
在相同溫度條件下，采用浙江江山和浙江柯橋感光膠感光的鎳網(wǎng)，其固化膜剝離速度較快，采用日本村上感光膠感光的鎳網(wǎng)，其固化膜剝離速度較慢。
5、圓網(wǎng)高溫固化膜剝離技術(shù)產(chǎn)業(yè)化
（1）圓網(wǎng)高溫固化膜剝離工藝流程
選網(wǎng) → 脫悶頭 → 脫膜 → 噴淋清洗 → 精洗→ 水洗 → 檢驗(yàn) → 自然晾干 → 備用
選網(wǎng)：選擇印花后保存完好、網(wǎng)面無(wú)折痕或折痕很少的鎳網(wǎng)進(jìn)行脫膜加工。
脫悶頭：將鎳網(wǎng)悶頭浸沒(méi)在專用脫悶頭工作容器槽內(nèi)的脫悶頭液中，依據(jù)悶頭膠不同，在30℃條件下，靜置1-2小時(shí)，取出鎳網(wǎng)套入專用悶頭分離裝置架，慢慢用力將悶頭與鎳網(wǎng)完整分離。
脫膜：將鎳網(wǎng)浸沒(méi)在立式脫膜釜中，在55-65℃條件下，2-3小時(shí)取出，鎳網(wǎng)表面感光膠固化膜象香蕉皮一樣整體剝離。
噴淋清洗：取出感光膠層已溶脹剝離的鎳網(wǎng)，在高效噴淋沖洗架上慢慢轉(zhuǎn)動(dòng)鎳網(wǎng)沖洗干凈。
精洗：將基本沖洗干凈的鎳網(wǎng)置入精洗釜中90-95℃熱洗30分鐘，進(jìn)一步提高鎳網(wǎng)開(kāi)孔率。
水洗：用水槍沖洗鎳網(wǎng)，去除清理網(wǎng)孔中殘留的少量附著物。
檢驗(yàn)：將水洗后的鎳網(wǎng)輕放在專用透光檢驗(yàn)裝置上仔細(xì)檢驗(yàn)，如不合格須重新精洗，合格鎳網(wǎng)才可備用。
自然晾干、備用。
（2）圓網(wǎng)高溫固化膜剝離技術(shù)特點(diǎn)
快速、徹底去除鎳網(wǎng)固化膜，成本低、效果好；操作簡(jiǎn)單、安全。
剝離劑對(duì)鎳網(wǎng)無(wú)腐蝕性，不影響鎳網(wǎng)的基本屬性；揮發(fā)性小、不易燃、不爆炸，屬非危險(xiǎn)品。
經(jīng)脫膜、清洗后的印花鎳網(wǎng)具有開(kāi)孔率高、印花過(guò)程中不脫膠等優(yōu)異特性。
6、總結(jié)
（1）物化溶脹脫膜技術(shù)應(yīng)用于廢棄印花鎳網(wǎng)的再生，開(kāi)辟了印花鎳網(wǎng)循環(huán)利用新思路。
（2）縮短脫膜工藝流程，大幅度提高鎳網(wǎng)脫膜效率，脫膜成本低、回收品質(zhì)高。
脫膜成本低：依據(jù)每只鎳網(wǎng)凈耗0.50kg“印花鎳網(wǎng)高溫固化膜剝離劑”計(jì)，約合27.5元/只。每只鎳網(wǎng)脫膜的綜合成本大約為網(wǎng)坯價(jià)格的10%，易為市場(chǎng)接受。
脫膜效益好：目前市場(chǎng)鎳價(jià)約45萬(wàn)/噸，直接銷售廢棄鎳網(wǎng)（脫過(guò)悶頭）150-160元/只，每只網(wǎng)直接差價(jià)大約250-300元，去除脫膜成本等，直接收益約200元/只。
脫膜效率高：在專用設(shè)備中可同時(shí)脫7只以上鎳網(wǎng)，每次脫膜時(shí)間小于60分鐘，脫膜效率高。而激光氣化焚燒脫膜、高壓水噴淋脫膜、化學(xué)溶解脫膜等效率均低。
參考文獻(xiàn)：
1. 《合成膠粘劑》 科學(xué)出版社 1985
2. 《非銀鹽成像體系》 科學(xué)出版社 1993
3. 《固化劑》 化學(xué)工業(yè)出版社2004
4. 《金屬用膠粘劑》 中國(guó)石化出版社2004
5. 《工業(yè)廢棄物的再循環(huán)利用》 科學(xué)出版社2004
6. 《材料腐蝕學(xué)原理》 化學(xué)工業(yè)出版社2002
7. 《固體廢棄物資源化技術(shù)與應(yīng)用》 冶金工業(yè)出版社2003
8. 《感光材料》 中國(guó)物資出版社1999
9. 《有色金屬的耐腐蝕性及其應(yīng)用》 化學(xué)工業(yè)出版社1995
10. 《實(shí)用防腐蝕工程施工手冊(cè)》 化學(xué)工業(yè)出版社2000
第一作者簡(jiǎn)介：
朱守誠(chéng)， 男，1963年出生，高級(jí)工程師；東華大學(xué)紡織化學(xué)工程系染整工程專業(yè)畢業(yè)；現(xiàn)任東方美捷分子材料技術(shù)有限公司董事長(zhǎng)、總經(jīng)理。
來(lái)源: 印染在線
該文章暫時(shí)沒(méi)有評(píng)論！
最新技術(shù)文章
點(diǎn)擊排行
、
集萃印花技術(shù)交流2群、
集萃印花招聘/求職2群
安卓APP
微信號(hào)：yinhuashijie
手機(jī)版
《印花世界》雜志
微信群接入口
客服
