    關鍵詞:機器視覺;圓網印花機;圖像傳感器;自動對花中圖分類號: TS194 　　　　　　　　

    文獻標識碼:B 文章編號:1673 - 0356 (2006) 03 - 0048 - 03

    控制工程技術開發與應用。

　　隨著科學技術的不斷發展,提高技術裝備的智能化和自動化水平已成為工業控制領域發展的重要方向。在現代化工業大生產中,傳統人工檢測方法已經不能適應生產自動化和產品高外觀質量的要求。于是人們開始考慮把計算機的快速性、可靠性和結果的可重復性與人類視覺的高度智能化和抽象能力相結合。由此產生了一種新的檢測技術———機器視覺技術。機器視覺技術是一個相當新且發展十分迅速的技術,它在科學研究的多個領域獲得廣泛應用,如宇宙探測、衛星遙感、生物醫學、軍事、公安、工業和農業等領域[1 ] 。在工業領域,機器視覺技術的出現極大地減輕了人工檢測的壓力,提高了產品的檢測質量和檢測速度[1 ] 。

    作為陜西省教委產業化項目《圓網印花機全自動閉環對花控制系統的研究與應用》的子系統,本研究提出了一種基于機器視覺的圓網印花機自動對花方法,通過圖像傳感器在線實時對印花圖案色位進行檢測控制,借助于控制器及時調整各印花網筒相對于織物印花圖案色位位置,從而進一步提高了對花精度。

    本系統結構合理,可靠有效,能提高產品質量和工作效率。

    1 　圓網印花機對花方法的發展

    目前,在我國圓網印花機仍是印染行業中使用最廣泛的印花設備,其印花年產量占各類印花機印花總產量的60 %以上。

    但是,圓網印花機在對花精度上還不是很高,主要受實際生產過程中出現的傳動機構零部件磨損、對花齒輪松動,以及織物變形等系列因素影響,不僅降低了印花精度,還使產品的殘次品率增加[1 ] 。

    傳統的圓網印花機對花調整方法是依靠人工在線目測觀察、判斷來調節的。由于人工觀察判別誤差大,對花精度低,勞動強度大,且只有當印花導帶低速運行時才能進行判別,一旦印花導帶在中速以上運行,就很難依靠人工在線目測了,因此常會造成大量的疵布。即用該種方法對花,不僅費時費力,而且還造成浪費,特別是在正常運行后發生的“錯花”、“跑花”很難發現,使產品的殘次品率增加,生產效率降低[2 ] 。針對傳統圓網印花機印花單元運行控制存在的主要技術問題———對花精度不高,全自動對花控制系統沒有實現,缺乏在線質量檢測/ 監測的保證等,目前已開發的較先進的織物圓網印花機采用的對花方法是[3 ] :在各印花網筒軸上做上特殊標記,或當織物通過滾輥時在織物上壓出檢測標記,以對應于印花網筒上的印花圖案位置;印花網筒初始定位時人工參與,而運行過程中,則通過電子傳感器,對印花網筒軸上或織物上的標記進行在線檢測,并將測檢信號反饋到印花網筒的電機,控制印花網筒標記位置或印花網筒與織物標記之間的距離,以達到自動控制對花的效果。由于這種圓網印花機僅對印花網筒軸上或織物上的標記進行檢測,不是直接對織物上的印花圖案色位進行檢測,因此當織物在印花導帶上出現變形或印花導帶與各印花網筒之間運行速度不同步時,依然會產生套色后的印花圖案色位不準確的缺陷,還是不能達到高精度控制印花套色的效果[3 ] 。

    2 　基于機器視覺的圓網印花機自動對花系統設計

    2.1 　機器視覺系統的組成

    (1) 硬件系統的組成　機器視覺硬件系統包括:圖像傳感器(成都永智科技有限公司的威視系列VC2913D 彩色攝像機) ,圖像采集卡和專用計算機。系統的工作過程為,使用CCD 攝像機以一定間隔攝取印花圖像,再通過美國NI 公司的圖像采集卡PCI21411 將攝像機輸出的視頻信號轉換為數字信號輸入計算機中,并顯示在計算機的顯示器上。

    (2) 軟件系統的組成　機器視覺軟件系統由檢測管理軟件和數據庫系統組成。檢測管理軟件對印花圖像進行圖像去噪、邊緣檢測、特征提取、模板匹配等處理,從整體圖像中分出各個單色圖案,并確定出各個單色圖案之間的相對位置。數據庫系統用于存儲不同圖案的特征參數和各種統計數據。

    2.2 　系統總設計

    本系統采用成都永智科技有限公司生產的威視系列VC2913D 彩色攝像機作圖像傳感器,在線以一定間隔攝取印花圖像,再通過美國NI 公司的圖像采集卡PCI21411 將攝像機輸出的視頻信號轉換為數字信號輸入計算機中,并顯示在計算機的顯示器上。對于輸入的圖像,經控制器( PC 機或工控機) 里的處理單元進行相關圖像處理及模式識別之后,確定出各個單色圖案之間的相對位置,并與設定的標準印花圖案套色位置進行對比處理,及時將處理后的信號輸出,最后通過控制器自動控制、調節各印花網筒相對于織物印花圖案色位位置,提高印花精度。

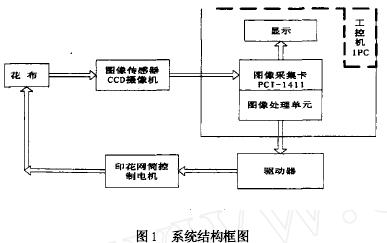

    系統結構合理,其框圖如圖1 所示。

    該圓網印花機自動對花系統有兩大特點,一是在檢測點上有新的創意,采用了直接從印花布面上在線檢測花位誤差的方法。當存在誤差時,系統驅動執行機構校正圓網位置,形成真正的花位閉環反饋控制系統。二是該系統利用計算機控制技術、圖像處理技術與軟件識別的方法,從初始定位到全程動態對花,實現了智能式檢測與控制。
